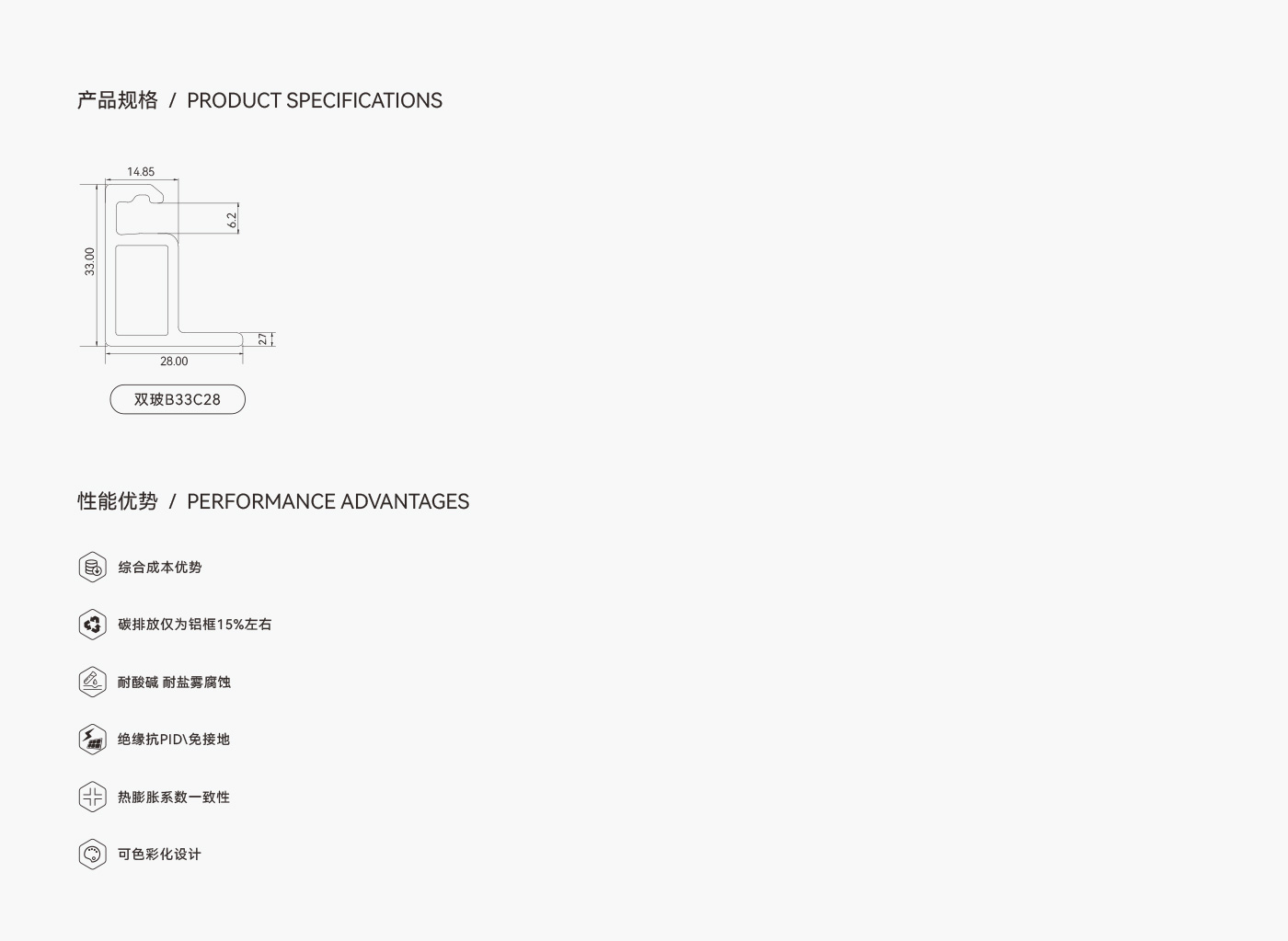

双玻B33C28
南通艾纳新能源复材光伏边框是一种新型的边框材料，主要成分由聚氨酯树脂和玻璃纤维组成，经过拉挤工艺生产而成。具有优秀的力学性能、耐腐蚀性能和绝缘性能，在满足光伏组件性能要求的前提下，实现组件轻量化、极低的碳排放量和良好的性价比，大幅降低系统端PID产生风险，为光伏组件提质降本和系统端稳定运行提供良好的应用解决方案
描述
技术参数
下载宣传册
| 产品特点 / Product Features | ||||
| 性能 | 铝边框 | 复合材料边框 | ||
| 力学性能 | 250Mpa | 800~1200Mpa | ||
| 耐候性能 | 耐湿热、不耐盐雾腐蚀 | 耐湿热、紫外和盐雾酸碱 | ||
| 碳排放 | 15.8T | 0.23T | ||
| 绝缘性能 | 导电 | 绝缘可免接地，从而提高运维安全性 | ||
| 线密度 | 2.7g/cm3 | 2.1g/cm3 | ||
| PID | 导电性、易产生 PID | 绝缘体，无电势差，抗PID优异 | ||
| 热膨胀系数 | 玻璃的2~3倍 | 和玻璃一致 | ||
| 电化学腐蚀性 | 易出现电偶腐蚀 | 无电偶腐蚀 | ||
| 基本力学性能 / Basic Mechanical Behavior | ||||||
| 性能 | 参考标准 | 单位 | 标准值-包毡（2.1mm厚） | 实测值-包毡（2.1mm厚） | ||
| 密度 | ASTM D792 | g/cm3 | 2.05±0.1 | 2.1 | ||
| 纵向拉伸强度 | GB/T 1447 | MPa | ≥850 | 1020 | ||
| 纵向拉伸模量 | GB/T 1447 | GPa | ≥40 | 49.4 | ||
| 纵向弯曲强度 | GB/T 1449 | MPa | ≥850 | 1586 | ||
| 纵向弯曲模量 | GB/T 1449 | GPa | ≥40 | 35.4 | ||
| 体积电阻率 | GB/T 1410 | Ω·m |
≥1014 |
≥1014 | ||
| 阻燃性能 | UL-94 | —— | V1 | V1 | ||
| 技术参数 / Technical Parameters | ||||
| 特性 | 单位 | 测试方法 | 技术指标 | |
| 一般要求 | 表观 | -- | 目测 | 外观平整、无裂纹、无划伤、无纤维外漏、无明显弯曲和气泡 |
| 颜色/色差 | -- | 目测 | 根据客户需求/均匀、长短保持一致 | |
| 尺寸偏差 | -- | 游标卡尺，卷尺 | 按图纸要求 | |
| 物理性能 |
纵向拉伸强度 | MPa | GB/T 1447 | ≥850 |
| 纵向拉伸模量 | GPa | GB/T 1447 | ≥40 | |
| 纵向弯曲强度 | MPa | GB/T 1449 | ≥850 | |
| 纵向弯曲模量 | GPa | GB/T 1449 | ≥40 | |
| 巴柯尔硬度 | HBa | GB/T 3854 | ≥55 | |
| 直线度 | mm/mm | 大理石平台 | ≤1‰ | |
| 与密封胶粘结性 | N/cm | --- | ≥90 | |
| 涂层附着力 | -- | 百格实验 | 0级 | |
| 角码拉拔力 | -- | --- | 加载20kg的砝码，持续1小时不掉落 | |
| 加边框组件后机械载荷 | -- |
静态机械载荷试验 |
正压5400Pa, 背压2400Pa | |
| 极限背压超过5000Pa | ||||
| 老化力学性能 | 纵向弯曲强度 | MPa | GB/T 1449 | ≥800 |
| UV300(200W/m2) | -- | IEC61215 GB/T1766 |
1.外观无粉化，黄变，开裂，脱落。 2.老化后色差与初始比ΔE<3, 光泽度无衰减 3.力学性能（强度，模量）衰减≤5% |
|
| 绝缘性能 | 体积电阻率 | Ω·m | --- | ≥1014 |
| 击穿电压 | V | --- | ≥8000 | |
| 老化性能测试（双倍IEC） | DH2000 | -- | IEC61215 | 符合标准 |
| 强紫外UV300(800W/m2) | -- | IEC61215 | 符合标准 | |
| HF20 | -- | IEC61215 | 符合标准 | |
| TC200 | -- | IEC61215 | 符合标准 | |
| 盐雾测试7级 | -- | IEC61701 | 符合标准 | |
